Доступные варианты
Рассмотрим одно из не дорогих решений, для подключения к беспроводному LTE интернету Cat.11 с поддержкой агрегации 2-х частотных диапазонов (LTE-TDD и FDD)
| Поддерживаемые частотные диапазоны: | 3G: 850/900/1800/2100 МГц LTE FDD: Band 1/3/5/7/8/20/28/32* (2100/1800/850/2600/900/800/700/1500* МГц) LTE TDD: Band 38/40/41 (2600/2300/2500 МГц) * — Band 32 поддерживается только в режиме агрегации в качестве вторичной компонентной несущей |
| Агрегация несущих частот LTE: | B1+B1/B3/B5/B7/B8/B20/B28 B3+B3/B5/B7/B8/B20/B28 B7+B5/B7/B8/B20/B28 B20+B32; B38+B38; B40+B40; B41+B41 B1+B3+B8; B1+B7+B8; B1+B3+B20; B1+B7+B20; B3+B3+B7; B3+B7B+B7; B3+B7+B38; B3+B20+B38; B3+B7+B20; B7+B20+B38 |
На примере модема Quectel EP06.
Модель EP06 широко распространена на сегодняшний день, она бывает 4-х модификаций, которые предназначены для различных целевых регионов (EP06-E , EP06-A, EP06-LA и EP06-APAC).
Мы с вами остановимся на Quectel EP06-E.

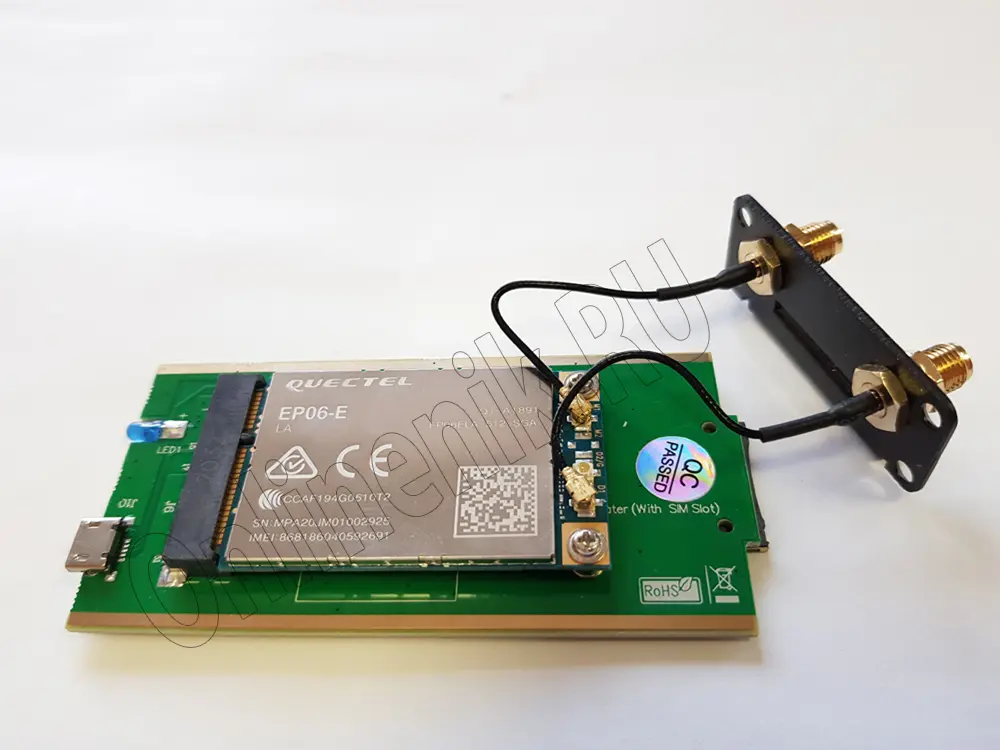

Поставляется данный модем с USB контроллером в металлическом корпусе.
Преимущество Quectel EP06-E:
1. Модем универсальный работает со всеми операторами связи РФ и СНГ.
2. Поддерживает технологию МИМО, что позволяет подключить к модему, внешнюю антенну с вертикальной и горизонтальной поляризацией. В комплекте с модемом, идут 2-е всенаправленные портативные антенны, с коэффициентом усиления до 4 дБ.
Подключение антенн, происходит за счет, подключенных к контролеру пигтейлов U.FL, на выходе, они имеют разъем RP-SMA Plug (Male).
Скорость передачи данных в (4G+)LTE Cat.6 сетях на прием до 300 Мб., на отдачу до 50 Мб. , на данную модель есть прошивка которая расширит скоростной диапазон на прием до 600 Мб. Но это будет скорей всего излишним, так как большинство Wi-Fi роутеров, оснащены USB портом 2.0, с максимальной пропускной способностью до 480 Мбит/с., а пропускная способность Ethernet до 100 Мбит/с., ну и даже при Wi-Fi подключение, при условие 2-х канального режима, пропускная способность, не превысит 135 Мбит/с.
3. Модем поддерживает большинство современных роутеров, Keenetic, Netis, Microtik, TP-Link, Asus.
4. Относительно интересующий многих вопрос, относительно работы, данного модема с тарифами для Смартфонов.
И вытекающими вопросами о смене IMEI и фиксации TTL. Все делается достаточно просто, через терминал и AT команду.
AT+GSN Посмотреть IMEI
AT+EGMR=1,7,"xxxxx" Смена IMEI, где xxxxx - новый IMEI.

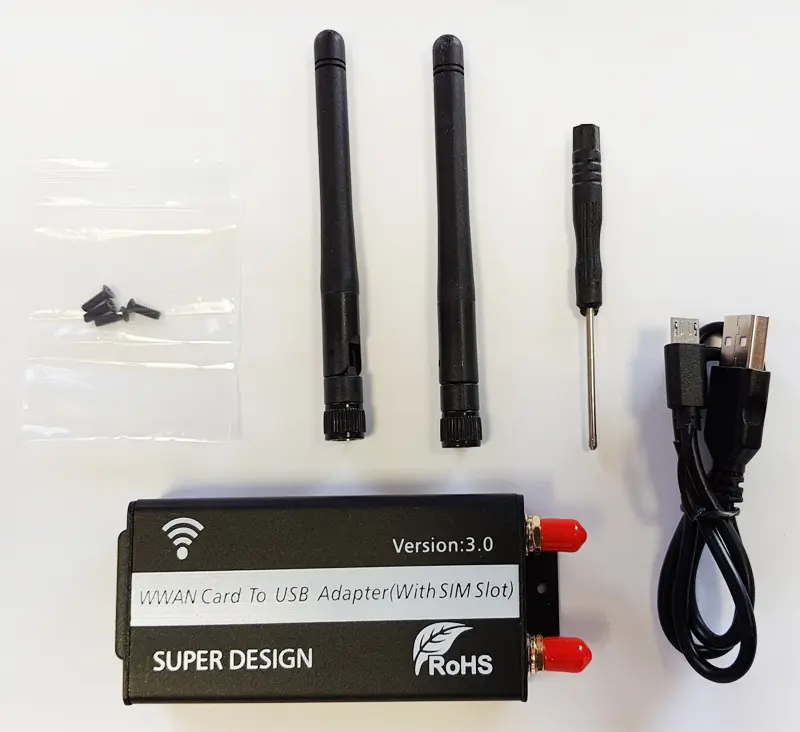

Комплектация:
- Модем Quectel EP06-E – 1 шт.
- Контроллер – USB – 1 шт.
- Всенаправленная антенна - 2 шт.
- Упаковка
Внешний вид устройства может незначительно отличаться от представленного на сайте.
| Основные характеристики: | |
| Вес, (гр.): | 150 |
| Габаритные размеры оборудования (Д x Ш x В), (мм.): | 120 х 50 х 20 |
| Габаритные размеры упаковки (Д x Ш x В), (мм.): | 140 х 90 х 25 |
| Диапазон 3G частот, (МГц.): | UMTS/WCDMA: B1/B3/B5/B8 – 2100/1800/850/900 |
| Диапазон 4G частот, (МГц.): | LTE FDD: Band 1/3/5/7/8/20/28/32* (2100/1800/850/2600/900/800/700/1500* МГц); LTE TDD: Band 38/40/41 (2600/2300/2500 МГц) |
| Категория LTE: | Cat.11 |
| Поддержка 3G: | Да |
| Поддержка 4G: | Да |
| Поддержка MIMO: | Да |
| Производитель: | Quectel |
| Стандарт связи | UMTS / HSPDA / HSPA / DC-HSPA+ / LTE |
| Тип и количество USB портов: | USB 2.0 |
| Тип поставки: | Quectel EP06-E |
| Цвет: | Черный |
| Диапазон частот, (МГц.): | 700 / 800 / 850 / 900 / 1800 / 2100 / 2300 / 2600 |
| Температура эксплуатации: | -30....+55 |
| Тип используемого разъема: | 2 шт. x RP-SMA Plug (Male) |
AT Commands Manual - Quectel EP06-E
Windows USB Driver - Quectel EP06-E
Qnavigator V1.6.10 - Терминал (Программа управления)
